Адаптивная силовая установка СТИ ТДСК для испытания свай

Начался благоприятный сезон для строительных работ, поэтому ООО «СТИ ТДСК» активно продолжает испытывать сваи как на объектах холдинга ТДСК, так и для сторонних заказчиков. При этом мы используем собственные разработки силовых установок для создания требуемой нагрузки на сваю:
— патент №180952 «Установка для статических испытаний свай с использованием анкерных свай»;
— патент №185394 «Комбинированная установка для статических испытаний грунтов сваями»;
— патент №188385 «Установка для испытаний свай статической вдавливающей нагрузкой с применением анкерных свай».

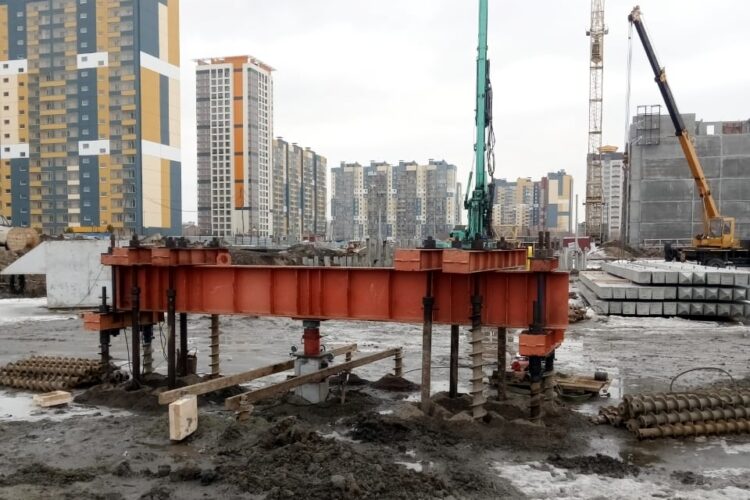

Испытание одиночной сваи силовой установкой ООО «СТИ ТДСК»

Технической особенностью установки является использование сборных анкерных завинчиваемых свай, которые воспринимают нагрузку от вдавливания испытуемой сваи и передают ее на грунт. Это делает силовую установку компактной, легкой и быстросборной, что позволяет экономить общее время проведения испытаний и снижать их стоимость. Используемое конструктивное решение силовой установки позволяет адаптировать её практически без затрат на дополнения к любым условиям испытаний. Например, для случаев повышенных нагрузок на сваю (100 – 120 тонн) используются два несущих ригеля и большее количество анкерных свай.

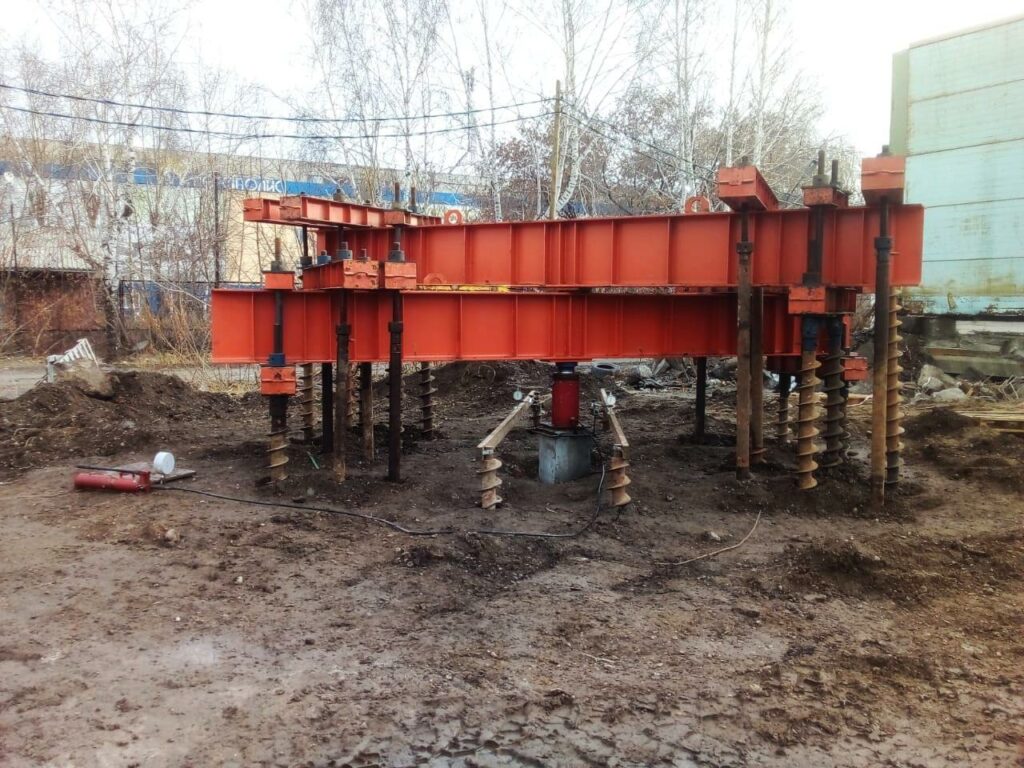

Силовая установка с двумя основными несущими ригелями

Конструктивные особенности нашей силовой установки позволяют выполнять одновременные испытания сразу нескольких свай, расположенных вблизи друг друга. В настоящее время в СТИ ТДСК имеется полных 4 комплекта силовых установок. Также в силу конструктивных особенностей установки её основные несущие ригеля могут располагаться практически на любой необходимой отметке.

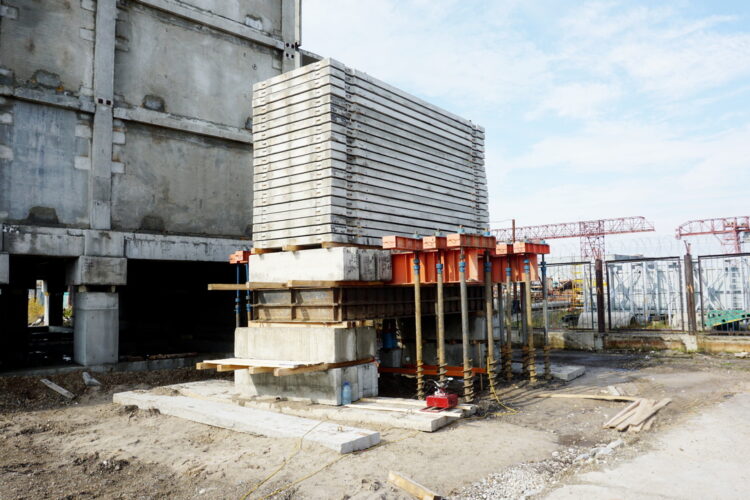

Комбинированная установка с анкерными сваями и пригрузом

Если нагрузка на сваю еще больше (200 – 320 тонн), мы используем комбинированную установку с анкерными сваями и пригрузом.

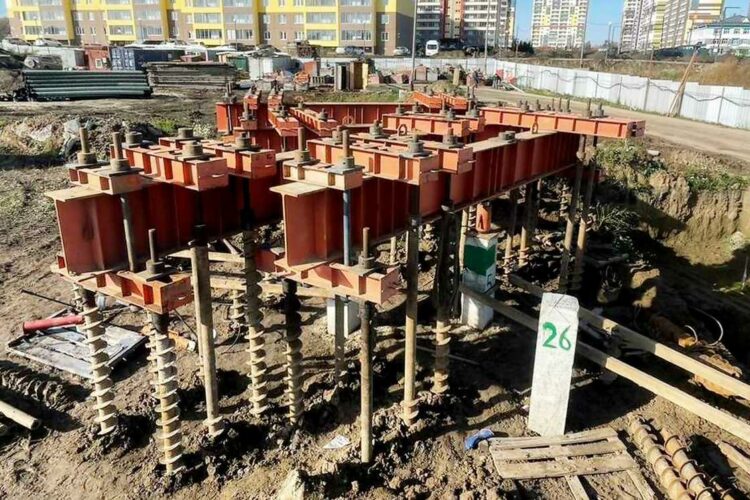

Одновременное испытание 4-х свай

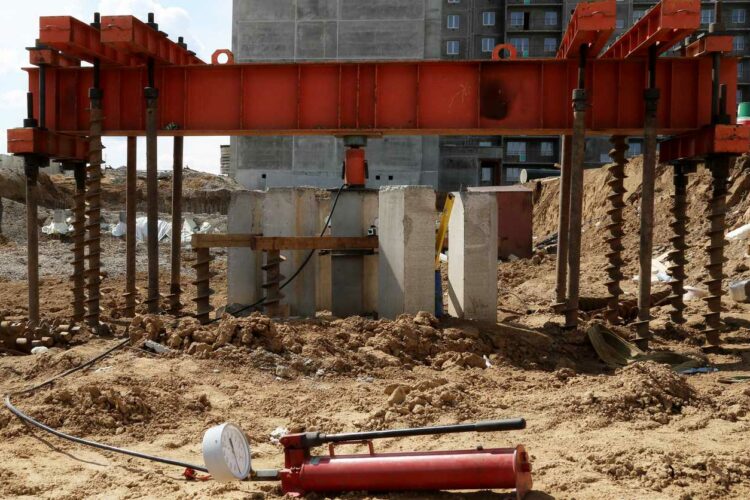

Также установка используется при испытаниях сваи в условиях устроенного свайного поля.

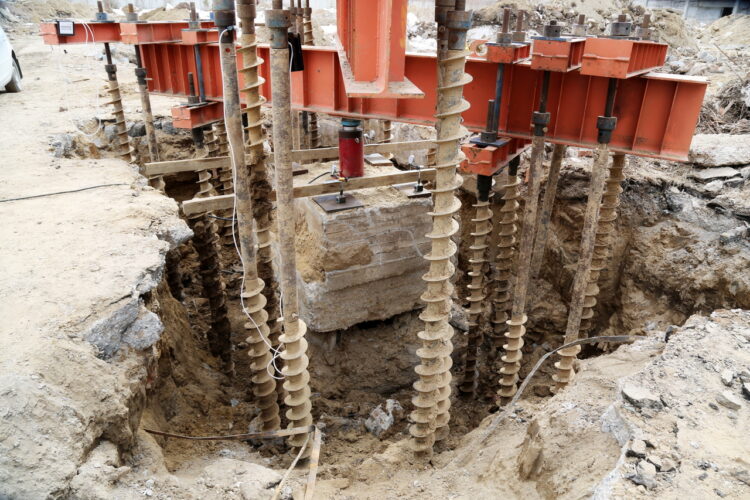

Испытание свайного ростверка

Часто при обследовании и оценке технического состояния зданий стоит задача определения фактической несущей способности фундаментов и возможность восприятия нагрузки, которая будет действовать после реконструкции объекта. При этом возникает ряд сложностей — это стесненные условия выполнения испытаний, которые как правило происходят в шурфах, размеры которых ограничены. Также имеется опасность деформации ростверка и вышерасположенных конструкций от нагрузки, прикладываемой к свае при испытании. Силовая установка без особых сложностей помещается в шурфе и у СТИ ТДСК есть опыт её применения как для испытания отдельных ростверков после демонтажа колонн, так и фундаментов действующих зданий.

Заказать испытания можно на странице «Исследования несущей способности свай» или любым удобным способом на странице «Контакты».
